LCD和DLP的区别

2015-11-29

●LCD投影技术

　　LCD(Liquid Crystal Display)投影机分为液晶板投影机和液晶光阀投影机两类。液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55ºC~+77ºC。投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。

　　成像器件为液晶板，是被动式的投影方式。利用外光源金属卤素灯或UHP（冷光源）。按照液晶板的片数，LCD 投影机分为三片机和单片机。

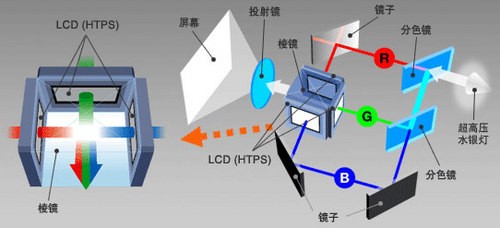

3LCD投影技术原理图

       三片LCD板投影机原理是光学系统把强光通过分光镜形成RGB三束光，分别透射过RGB三色液晶板；信号源经过AD转换，调制加到液晶板上，通过控制液晶单元的开启、闭合，从而控制光路的通断，RGB光最后在棱镜中汇聚，由投影镜头投射在屏幕上形成彩色图像。目前，三片板投影机是液晶板投影机的主要机种。

　　LCD单板投影机机体积小，重量轻，操作、携带极其方便，价格比较低廉。但其光源寿命短，色彩不够均匀，分辨率较低。目前单板投影机的机型已经很少。从图像品质上，单片机的表现要比三片机逊色不少。

●DLP投影技术

　　DLP(Digital Light Processing)指德州仪器（TI）专有的数字光处理技术。它和LCD的原理大为不同，不是那种通过光线透过LCD面板的成像方式。DLP投影机内部的DMD芯片是一种由成千上万微小的表面的反光镜组成硅晶片，其中每个“镜子”代表一个像素（我们也可以叫它Panel）。在实际的应用中DLP有三种内部结构作为成像的基础。

　　DMD芯片表面的Panel来回摆动控制进入镜头的影像，而且根据每种颜色的数量控制Panel的开关。目前有一种很贵的DLP投影机采用三个单独DLP的芯片，每一个为红色、绿色、蓝色通道。不过一般的DLP投影机只配备一个或两个DMD芯片。这就引出了另一种成像方式，这时读者会问之有一种颜色的DMD芯片如何释放丰富多彩的影响呢？

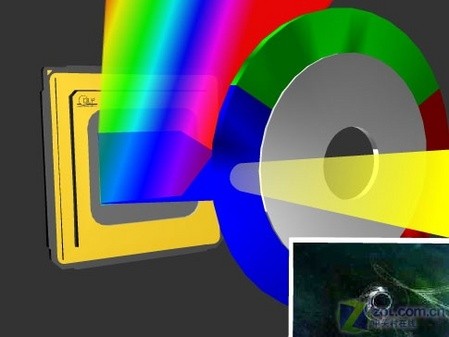

DLP投影机的基本原理



　　在DMD芯片的前一部份设置一个多色的色轮（根据产品的定位不同色轮会有不同种类）。这个色轮和灯泡之间有一定的距离，在工作时DMD芯片上的每一个“像素”会不断运动，同时照明光透过色轮投到DMD芯片上，这样在任何时刻这项活动都会产生不同灰阶，最终通过调节的光线投射到屏幕上而产生图像。
